Геометрия деревянных элементов

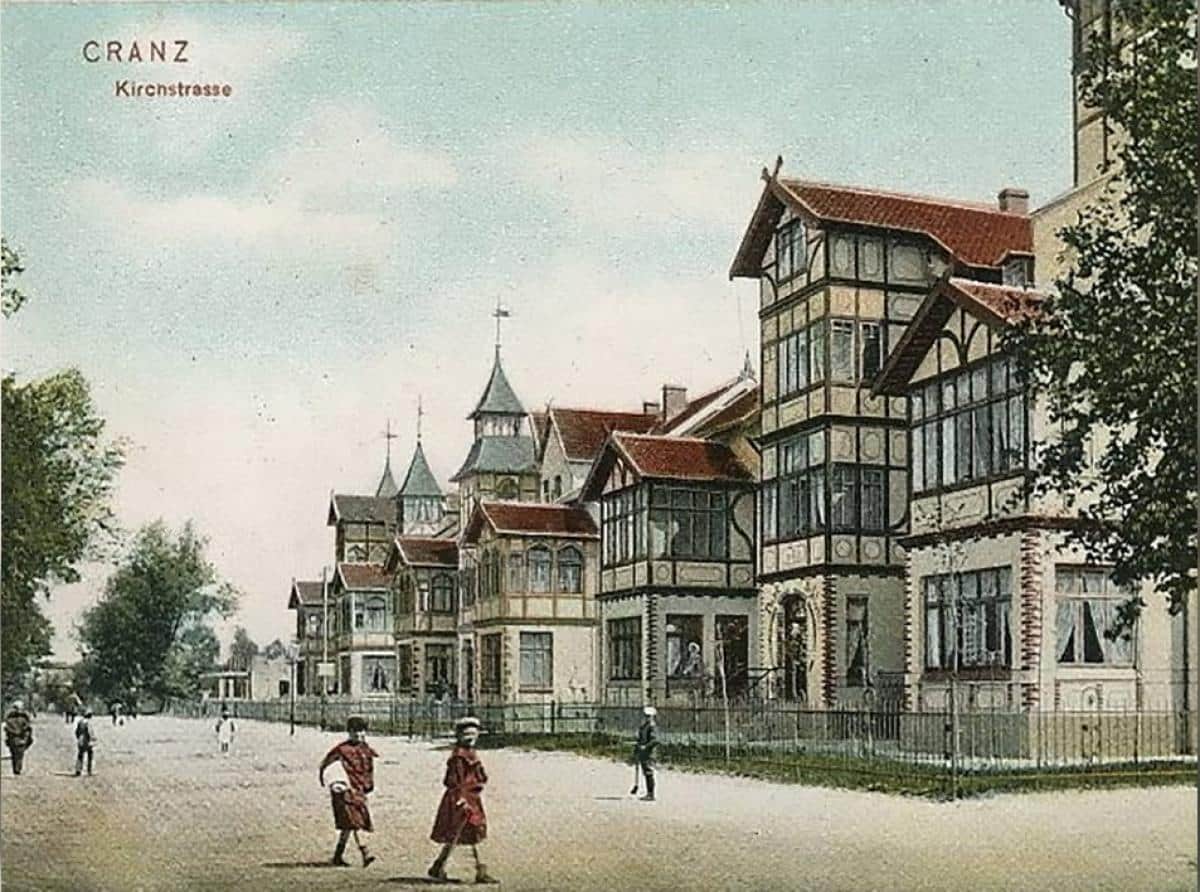

На снимке: богатыми на фахверк были частные виллы на Кирхенштрассе (улица Московская)

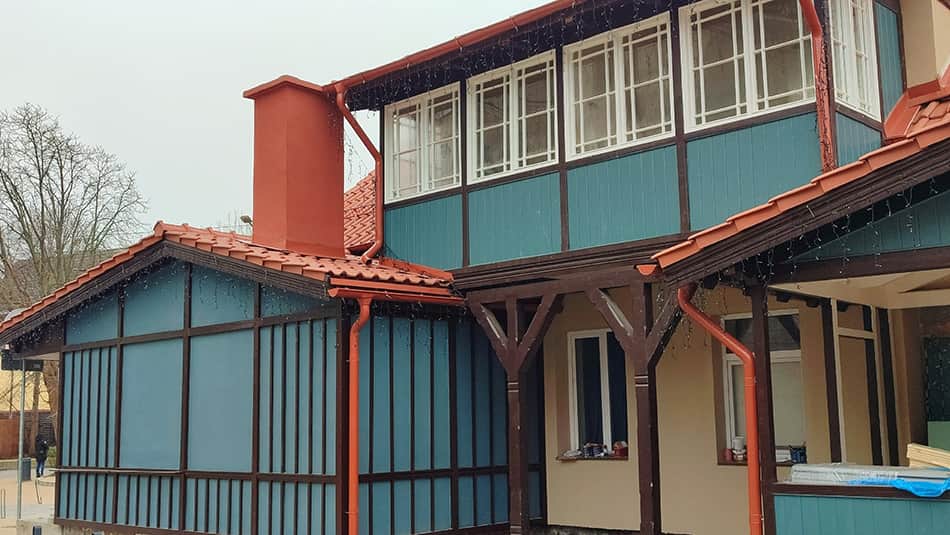

В Зеленоградске сохранилось несколько старых зданий, построенных с использованием фахверка

Татьяна Жданова

«К деревянной архитектуре в Германии традиционно относят не только срубные здания, но и фахверковые постройки, которые представляют собой сооружения с несущими элементами, выполненными из дерева. Промежутки в рамной конструкции из отёсанных прямых или криволинейных брусьев заполнялись разными материалами: смесью глины с соломой, деревянными досками или кирпичом. Расцвет фахверкого зодчества в Германии пришёлся на середину XVI – середину XVII веков», – так пишет в своей книге «Архитектура Восточной Пруссии: факты и интерпретации» Ирина Белинцева.

Также она отмечает, что «более изощрённые и декоративные формы фахверковых конструкций, которые использовались при строительстве загородных вилл и коттеджей, стали особенно популярны в Восточной Пруссии на рубеже XIX–XX вв. Деревянные конструкции из вертикальных, горизонтальных, диагональных, криволинейных балок, с различным заполнением, охотно использовались для создания живописных архитектурных композиций с элементами стиля модерн».

В Кранце было построено немало зданий при помощи фахверковых конструкций, их и сейчас можно увидеть на улицах нашего города.

Однако большее распространение фахверковые конструкции получили при строительстве отдельных сооружений и хозяйственных пристроек – башенок, веранд, балконов, галерей. В постройках служебного назначения (амбарах, сараях, складах) использовалась простейшая конструкция из перпендикулярно расположенных вертикальных и горизонтальных балок, «поля» между которыми закладывались красным кирпичом, что характерно для так называемой прусской манеры.

Строительные пазлы

Слово fachwerk образовано из двух частей: fach — секция, ячейка и wer» — сооружение. Дословно получается «сооружение из секций». Посмотрев со стороны на фахверковые дома, мы убедимся в точности определения. Их неизменно светлые стены как будто «перерезаются» тёмными деревянными балками. Строили каркас из крепких деревянных стоек и балок. Балки делали чаще всего из долговечного и прочного дуба. Верхние этажи иногда строили из сосны или ели. В целях экономии из камня строили только цоколи. Таким образом, при строительстве экономилась древесина, а кроме того, заполненные «щели» позволяли дому дышать — в нём не было особенно жарко летом и холодно зимой. Фахверковые дома (их ещё называют решётчатые) имеют несущий жёсткий каркас из вертикально размещённых стоек, балок, положенных горизонтально и по диагонали расположенных раскосов, которые и составляют особенность всей конструкции.

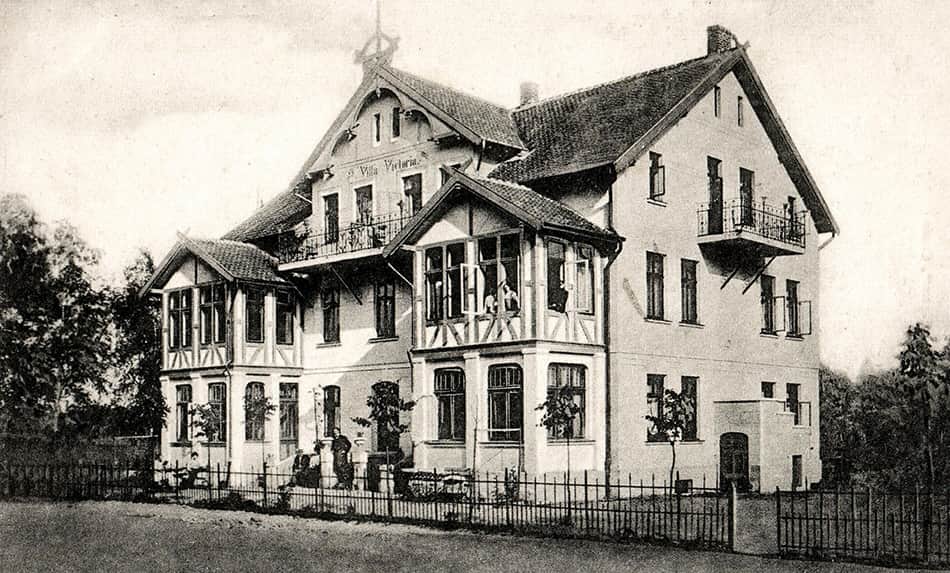

Фахверковые конструкции веранд на втором этаже бывшей виллы «Виктория» называются «полуман»

Особое устройство крыши дома усиливало прочность и устойчивость конструкции. Пространство между балками заполнялось глиной, смешанной с соломой, или каменной кладкой. Балки не укрывались ни внутри, ни снаружи из экономии, а впоследствии стали элементом декора, отличающим этот стиль от других. Характерная черта стиля – каркас не прячется в конструкции стен, а наоборот, выставляется напоказ, являясь архитектурным элементом. Чаще всего каркасные балки делают контрастного тёмного цвета на фоне светлых, порой белых стен.

Со временем пришли новые технологии и правила. Из-за опасности возникновения пожаров жилые дома этого типа предписывалось заменять каменными, особенно в тесно застроенном городе, и постепенно фахверковые дома становились редкостью.

Наиболее распространённые типы деревянных построек были смешанными – первые два этажа строили из кирпича, а третий этаж, облегчённый, выполнялся в технике «фахверк». Именно так построена бывшая гостиница «Восточная Пруссия» на улице Пограничной, 1 – два этажа выстроены из кирпичей, третий – фахверковый. Мансардный этаж подчёркивал своеобразие облика и демонстрировал декоративные возможности фахверка.

Крест, полуман и вильдерман

Фахверк – не только определённая строительная технология, где несущие функции в здании выполняет деревянный каркас, но и ярко выраженный архитектурный стиль, в котором на первый план выступает эстетика контрастного ритмического рисунка из тёмных балок и светлых ячеек стены.

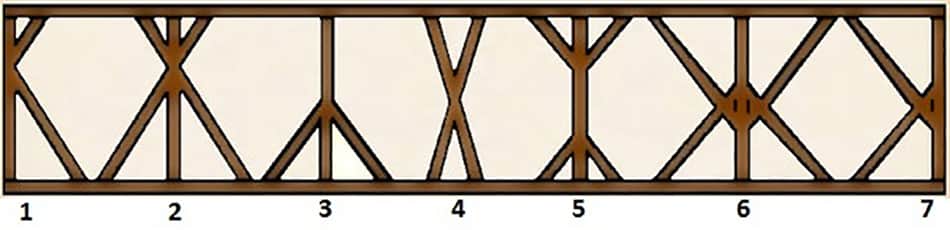

Фахверковые формы: 1 – угловой ман, 2 – ман, 3 – полуман, 4 – Андреевский крест, 5 – малый ман, 6 – вильдерман, 7 – угловой вильдерман

Интересно, что исследователи этого вида архитектуры выявили, что в фахверковых постройках есть некая символика. Если балки перекрещиваются, как буква X, то это символизирует Андреевский крест (по имени апостола Андрея, распятого на таком кресте). Этот «вид» широко применялся при строительстве и его можно увидеть на старых домах Зеленоградска. На основе «Андреевского креста» появился более богатый орнаментальный мотив, похожий на русскую букву «Ж». Он стал символом огня и одновременно защиты от него.

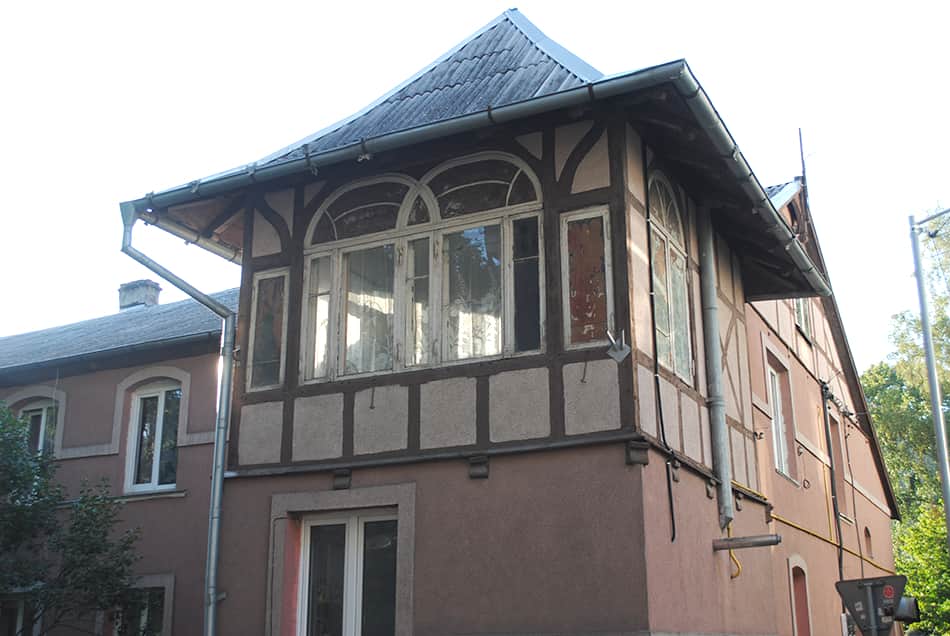

«Андреевский крест» можно увидеть на улице Московской, 17

Если отрезки боковых балок не перекрещиваются, то это форма называется «Швабская женщина». Почему швабская? Вероятнее всего, ассоциация идёт с национальным костюмом швабских женщин: шнурованный корсет с декольте и пышная юбка.

Если балки напоминают букву «У», то перед вами «Дикий человек». В ней боковые косо расположенные отрезки балок пересекаются на треть или в середине высоты несущей вертикальной балки.

На угловых балках стен часто можно видеть орнаментальные завитки, похожие на букву S. Они служили оберегами от молний. Устрашающие маски по углам домов тоже «охрана». Розетки были символами солнца и, считалось, приносили плодородие и изобилие.

Также следует обратить внимание на угловые столбы – основу фахверковой решётки. Они должны быть достаточно мощными и жёстко скреплёнными с закладным брусом при помощи раскосов во избежание подвижек каркаса. Таким образом, раскосы, как правило, стягивают закладной брус по углам здания с угловым вертикальным столбом. Такая конструкция называется «угловой ман». Аналогичная конструкция – «центральный ман» – нередко применяется в середине стены, особенно если расстояние между углами более шести метров.

Гуляя по старой части города, можно увидеть практически все эти элементы, стоит только внимательнее приглядеться.

В архитектуре же современных зданий Зеленоградска, как правило,  представлена лишь имитация фахверка – декоративная графика тёмных балок на фоне светлых стен, напоминающая историческую конструкцию.
